ساختار کلیدی لمسی LED

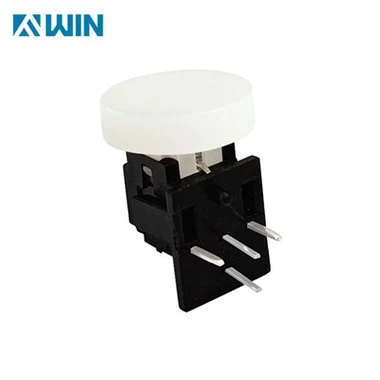

سوئیچ لمسی LED شامل سوئیچ لمسی و یک LED است، سوئیچ لمسی دارای تماس فلزی گنبدی، پایه، محرک بالا و ترمینال است، گنبد فلزی بر نیروی محرک و بازخورد لمسی به کاربر نهایی تأثیر می گذارد، نشانگر LED را می توان در داخل دستگاه قرار داد. سمت سوئیچ لمسی، سپس سوئیچ لمسی روشن می شود، عملکرد لحظه ای و پیکربندی SPST است، دکمه لمسی روشن را می توان مستقیماً بر روی برد PCB نصب کرد، بنابراین دکمه فشار لمسی LED روشن برای کار آسان است.

گنبد تماسی دکمه لمسی لحظه ای روشن با یک شکل قوسی برای پایین مناسب است و تحت نیروی عملیاتی منحرف می شود، این عمل پاسخ لمسی واضح و قابل شنیدن را ایجاد می کند، گنبد فلزی سوئیچ فشار لمسی LED با دو کنتاکت ثابت در پایین هنگام خم شدن تماس می گیرد. و مدار را وصل کنید. هنگامی که نیروی محرک از دکمه بالایی سوئیچ لمسی LED آزاد می شود، گنبد به موقعیت و حالت اولیه خود باز می گردد، بنابراین مدار بسته می شود، بنابراین مواد گنبد فلزی بر کیفیت کلید لمسی روشن تاثیر می گذارد.
